PVX-4151 脉冲发生器可产生高达 1,500V 的快速高压波形。PVX-4151 针对高阻抗容性负载进行了优化，非常适合驱动飞行时间质谱仪和加速器中粒子束静电调制的提取栅极和偏转板。其坚固耐用且功能多样的设计也使其非常适合脉冲或门控功率管栅极、普克尔斯盒和 Q 开关、声学换能器、微通道板、光电倍增管和像增强器。PVX-4151 脉冲保真度将优化其所应用系统的性能。
PVX-4151 可产生 1,500 V 的输出电压脉冲，上升和下降时间小于 25ns，并能以非常平坦的电压脉冲直流输入容性负载。它可以产生从地到 +1500V 或从地到 -1500V 的单端输出脉冲，也可以通过使用 VLow 和 VHigh 电源输入，产生源自直流电压偏移的脉冲。该偏移范围为-1500V 至 +1500V，最大电源电压差≤ 1500V。
PVX-4151 需要一个 TTL 门信号、一个高压直流电源和可选的直流偏移电源输入。输出脉冲宽度和频率由门信号控制。脉冲输出电压由输入直流电源的幅度控制。
当输入门为高电平时，VHIGH 电源连接到输出端。当输入门为低电平时，VLOW 电源连接到输出端。因此，PVX-4151 可用于生成负向脉冲，方法是对输入门进行逻辑反相，使输入门保持高电平，直到单元产生脉冲。当输入门变为低电平时，VLOW 输入电源连接到输出，从而产生负向脉冲。

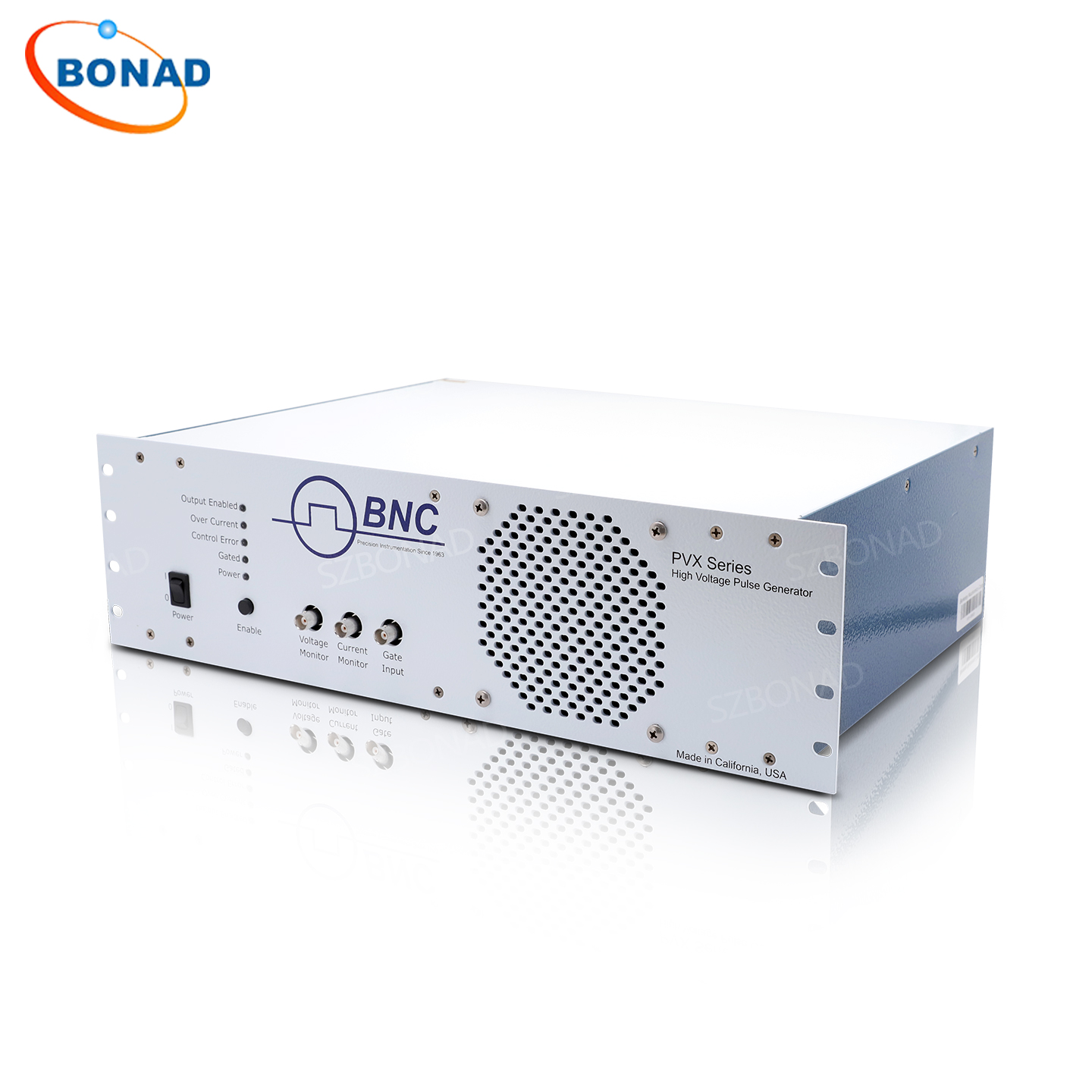

PVX-4151 的前面板 LED 指示灯用于监控脉冲发生器的状态。前面板电压和电流监视器提供了一种直观的实时查看输出电压和电流波形的方法，无需外部高压示波器探头。
该脉冲发生器采用直接耦合、风冷固态半桥(图腾柱)设计，具有同样快的脉冲上升和下降时间、低功耗，并且几乎没有过冲、下冲或振铃。它具有过流检测和关断电路，可保护脉冲发生器免受负载或互连电缆中电弧和短路造成的潜在损坏。所有控制和保护逻辑电路、支持电源、储能和输出网络均集成在 PVX-4151 中。它可以直接连接到负载，无需串联或分流电阻、脉冲发生器和负载之间的阻抗匹配网络，或额外的储能(电容器组)。所有这些功能均由 PVX-4151 完成。
规格参数
| 输出 | |
| 最大值 | ±1500 Volts (VHigh - VLow) |
| 最小值 | 0 Volts |
| 调整方式 | Controlled By Power Supply Input Voltages |
| 脉冲上升和下降时间 | <25ns, typically <20ns (10% to 90%) |
| 脉冲宽度 | <60ns to DC, Controlled by Input Gate |
| 脉冲重复频率（PRF） | Single shot to 240KHz at 1500V continuous output, maximum limited by power dissipation (1), 5MHz Burst, Controlled by Input Gate |
| 最大平均功率 | 150W (VHigh + VLow), derated at 2W/°C over 25°C ambient (1) |
| 最大占空比 | Continuous |
| Droop | <1% |
| 过冲/欠冲 | <5% |
| 吞吐量延迟 | 120ns Typical |
| 抖动 | <1ns shot-to-shot |
| 输出连接器和电缆 | SHV, With 6 feet (~1.8M) RG-62 (93Ω) Coaxial Cable |
| 输入DC Voltage +VIN (VHigh) | |
| 绝对最大值 | +1500 Volts |
| 绝对最小值 | -1500 Volts |
| 相对最大值 | +1500 Volts over VLow Voltage |
| 相对最小值 | +0V Over VLow Voltage |
| 输入 DC Voltage -VIN (VLow) | |
| 绝对最大值 | +1500 Volts |
| 绝对最小值 | -1500 Volts |

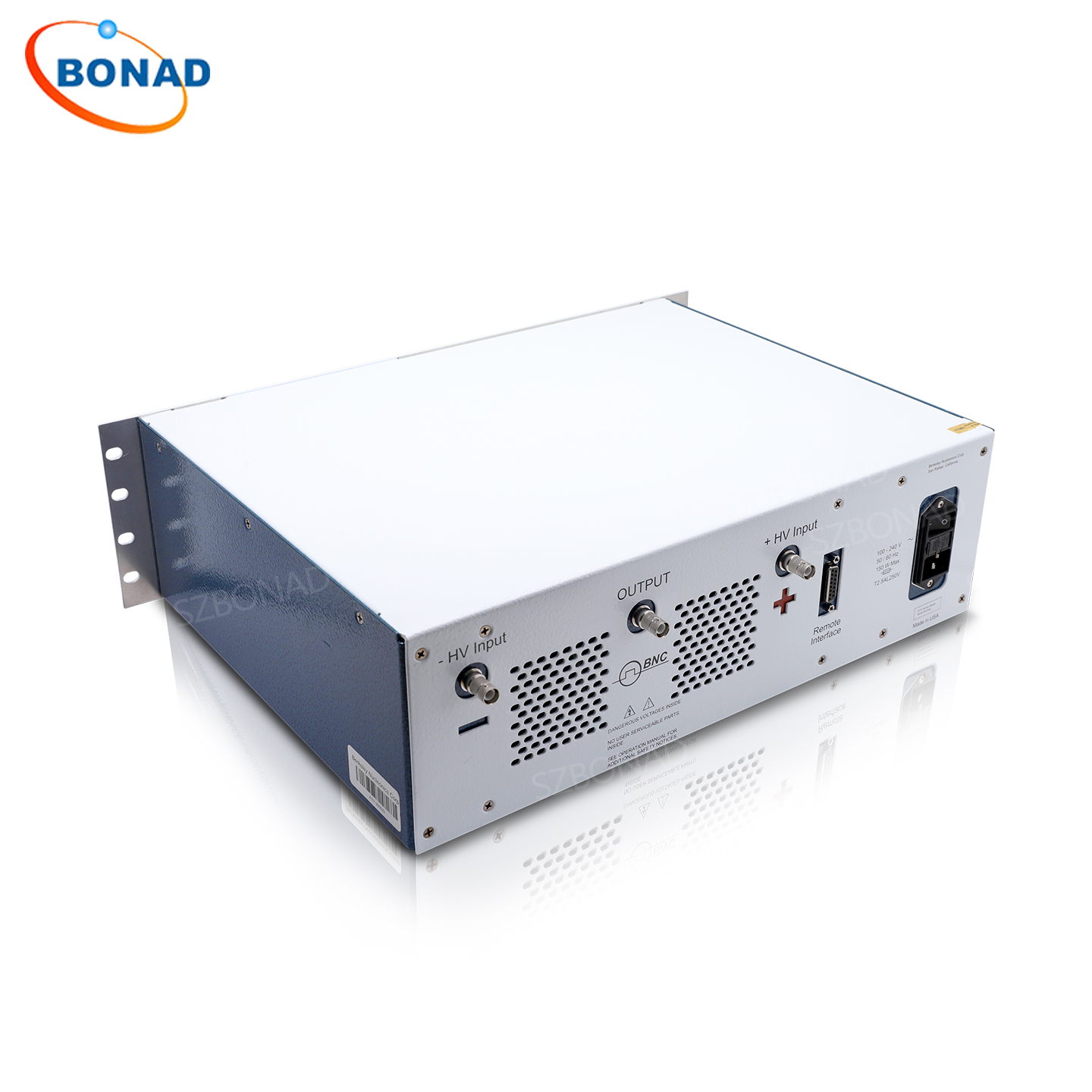

| 输入直流连接器 | SHV, Rear Panel (One each for +VIN and -VIN) |
| Gate | |
| 栅极源和连接器 | TTL into 50Ω, into BNC connector on the front panel |
| 电压和电流监视器 | |
| 电压监视器 | 1000: 1 into 1 MegΩ, BNC connector |
| 电流监视器 | 10A/V into 50Ω, BNC connector |
想了解更多型号请记得联系我们~
| 型号 | 描述 | 最大电压V | 脉冲上升 与下降时间 | 脉冲信号触发 | 正负脉冲 | 工作模式 |
| PVX-2506 | PVX-2506采用了采用DEI系列快功率MOSFET的双向MOSFET输出级。 | 50V | 200ns | 外部 | 正（+） | 台式 |
| PVM-1001 | PVM-1001可在不到10纳秒（上升时间）内实现0至-950伏。这种可调脉冲电压源能够提供从55ns到10,000ns的脉冲宽度，标准频率范围最高可达1 MHz。 | 950V | 9ns | 外部 | 负（-） | 模块 |
| PVM-4210 | PVM-4210脉冲发生器模块提供两个脉冲输出通道，由统一控制逻辑控制。 | 950V | 25ns | 外部 | 双相（+/-） | 模块 |
| PVX-4151 | PVX-4151， 1.5kV 高压脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降时间和低功耗。 | 1500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4000-2kV | PVX-4000-2kV 是一款风冷高压双极脉冲发生器。优化于驱动高阻抗电容负载，电压高达±2000伏。 | 2000V | 50ns | 外部，内部 | 双相（+/-） | 台式 |
| PVX-4000-2kV-EX | PVX-4000-2kV 是一款风冷高压脉冲发生器。优化驱动高阻抗电容负载，最高可达±2000伏。 | 2000V | 50ns | 外部，内部 | 双相（+/-） | 台式 |
| PVX-4141 | PVX-4141， 3.5kV脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具有同样快速的脉冲升降时间和低功耗。 | 3500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4140 （停产，替代型号PVX-4141） | 3.5 kV双极脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降速度，低功耗，几乎无过冲、欠冲或振铃。 | 3500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4130 | PVX-4130， 6kV 脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降速度和低功耗。 | 6000V | 60ns | 外部 | 双相（+/-） | 台式 |
| PVX-4110 | PVX-4110， 10kV 脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降时间和低功耗。 | 100000V | 60ns | 外部 | 双相（+/-） | 台式 |
