精密脉冲控制
PVX-4141 脉冲发生器使用高达 3,500V 的外部供电电源，可产生快速、高压波形。PVX-4141 针对高阻抗电容性负载进行了优化，非常适合驱动飞行时间质谱仪和加速器中粒子束静电调制所需的提取栅极和偏转板。其坚固耐用且功能多样的设计也使其非常适合脉冲或门控功率管栅极、普克尔斯盒和 Q 开关、声学换能器微通道板、光电倍增管和像增强器。PVX-4141 脉冲保真度将优化其所应用系统的性能。
系统操作
PVX-4141 的输出脉冲电压高达 3,500 V，上升和下降时间不超过 25 纳秒，并能将非常平坦的直流电压脉冲输入容性负载。使用外部高压源，PVX-4141 可以产生从地到 +3500V 或从地到 -3500V 的单端输出脉冲，也可以通过使用 VLow 和 VHigh 电源输入，产生源自地直流电压偏移的脉冲。该偏移范围为 -3500V 至 +3500V，最大电源压差≤3500V。
PVX-4141 需要用户提供的 TTL 门信号、高压直流电源和可选的直流偏置电源输入。输出脉冲宽度和频率由门信号控制。脉冲输出电压由输入直流电源的幅度控制。
如果单元启用且输入门为高电平，则 VHIGH 电源连接到输出。当输入门为低电平时，VLOW 电源连接到输出。因此，PVX-4141 可用于通过逻辑反相输入门来产生负向脉冲，使得输入门保持高电平直至单元产生脉冲。当输入门变为低电平时，VLOW 输入电源连接到输出，从而产生负向脉冲。
PVX-4141 的前面板 LED 指示灯用于监测脉冲发生器的状态。前面板仪器级电压和电流监视器提供了一种直观的实时查看输出电压和电流波形的方法，无需使用外部高压示波器探头。
脉冲发生器采用直接耦合、风冷固态半桥(图腾柱)设计，提供同样快速的脉冲上升和下降时间、低功耗，并且几乎没有过冲、欠冲或振铃。它具有过流检测和关断电路，可保护脉冲发生器免受负载或互连电缆中的电弧和短路造成的损坏。所有控制和保护逻辑电路、支持电源、储能电路和输出网络均集成在 PVX-4141 中。它可以直接连接到负载，无需串联或并联电阻、脉冲发生器和负载之间的阻抗匹配网络或额外的储能电路(电容器组)。所有这些都由 PVX-4141 完成。
远程控制

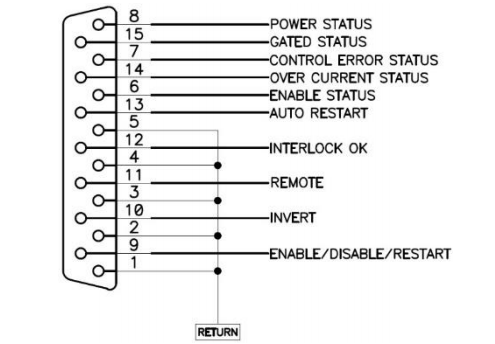

PVX-4141 可通过远程控制进行操作。下图是后面板 15 针 DSUB 连接器的示意图。
控制引脚(9、10、11、12、13)内部拉高。要进行远程操作，应将 REMOTE 引脚拉低。这将禁用前面板 ENABLE 开关，以防止本地操作。无论 REMOTE 信号的状态如何，远程 ENABLE、
INTERLOCK、INVERT 和 AUTO RESET 输入始终处于活动状态。如果 ENABLE 信号暂时拉低，则在该信号的上升沿启用设备或清除故障。如果 INVERT 引脚拉低，则进入设备的门控脉冲将在内部反转。因此，输出脉冲将与输入门控脉冲反转。
状态引脚(6、7、8、14、15)可远程控制前面板 LED 的状态，且为开漏输出，需要外部上拉电阻(100 kΩ)连接至电压源(电压低于 24 VDC)。
订购信息
PVX-4141 系统
技术规格
| 脉冲特性 | 输出电压范围 | 0 V 至 ±3500 V（VHigh - VLow），由电源输入电压控制 |
| 脉冲上升 / 下降时间 | ≤ 25 ns（50 pF 负载） | |
| 脉冲宽度 | 60 ns 至 DC，由输入门控信号控制 | |
| 频率范围 | 单脉冲至 3500V 下 30 kHz；连续输出由输入门控信号控制； | |
| 低负载电容和 / 或电压＜3500V 时，连续脉冲重复频率可达 400 kHz | ||
| 最大平均功率 | 100 W（VHigh + VLow）*1（连续输出） | |
| 最大占空比 | ＜1% | |
| 电压下垂 | ＜5% | |
| 过冲 / 下冲 | 未标注具体数值 | |
| 传输延迟 | 典型值 120 ns | |
| 抖动 | ＜200 ps 脉冲间（shot-to-shot） | |
| 输入直流电压 | +VIN（VHigh）- 绝对最小值 | -3500 V |
| +VIN（VHigh）- 相对最大值 | 相对于 VLow 电压 +3500 V | |
| +VIN（VHigh）- 相对最小值 | 相对于 VLow 电压 +0 V | |
| -VIN（VLow）- 绝对最大值 | +3500 V | |
| -VIN（VLow）- 绝对最小值 | -3500 V | |
| 高压输入直流接口 | 接口类型与位置 | SHV 接口，后面板（+Vin 和 -Vin 各 1 个） |
| 门控信号 | 信号源与接口 | TTL 信号（50 Ω 输入阻抗），前面板 BNC 接口 |
| 监测器 | 电压监测器 | 1000:1 分压比（1 MΩ 输入阻抗），前面板 BNC 接口 |
| 电流监测器 | 10 A/V 转换比（50 Ω 输入阻抗），前面板 BNC 接口 | |
| 输出接口 | 接口类型、位置与附件 | 后面板 SHV 接口，1.8 m 75 Ω同轴线； |
| 补充：3500V 输出（负载端）最小脉冲宽度 60 ns | ||
| 电源规格 | 电压要求 | 100 VAC 至 120 VAC ±10%；220 VAC 至 240 VAC ±10% |
| 线路频率 | 50 Hz 至 60 Hz | |
| AC 接口类型 | NEMA C-14 | |
| 通用规格 | 尺寸 | 13.2 cm × 43.5 cm × 33.0 cm |
| 带机架耳朵宽度 | 48.3 cm | |
| 重量 | 8.2 kg | |
| 工作温度 | 15 °C 至 35 °C |
想了解更多型号请记得联系我们~
| 型号 | 描述 | 最大电压V | 脉冲上升 与下降时间 | 脉冲信号触发 | 正负脉冲 | 工作模式 |
| PVX-2506 | PVX-2506采用了采用DEI系列快功率MOSFET的双向MOSFET输出级。 | 50V | 200ns | 外部 | 正（+） | 台式 |
| PVM-1001 | PVM-1001可在不到10纳秒（上升时间）内实现0至-950伏。这种可调脉冲电压源能够提供从55ns到10,000ns的脉冲宽度，标准频率范围最高可达1 MHz。 | 950V | 9ns | 外部 | 负（-） | 模块 |
| PVM-4210 | PVM-4210脉冲发生器模块提供两个脉冲输出通道，由统一控制逻辑控制。 | 950V | 25ns | 外部 | 双相（+/-） | 模块 |
| PVX-4151 | PVX-4151， 1.5kV 高压脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降时间和低功耗。 | 1500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4000-2kV | PVX-4000-2kV 是一款风冷高压双极脉冲发生器。优化于驱动高阻抗电容负载，电压高达±2000伏。 | 2000V | 50ns | 外部，内部 | 双相（+/-） | 台式 |
| PVX-4000-2kV-EX | PVX-4000-2kV 是一款风冷高压脉冲发生器。优化驱动高阻抗电容负载，最高可达±2000伏。 | 2000V | 50ns | 外部，内部 | 双相（+/-） | 台式 |
| PVX-4141 | PVX-4141， 3.5kV脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具有同样快速的脉冲升降时间和低功耗。 | 3500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4140 （停产，替代型号PVX-4141） | 3.5 kV双极脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降速度，低功耗，几乎无过冲、欠冲或振铃。 | 3500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4130 | PVX-4130， 6kV 脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降速度和低功耗。 | 6000V | 60ns | 外部 | 双相（+/-） | 台式 |
| PVX-4110 | PVX-4110， 10kV 脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降时间和低功耗。 | 100000V | 60ns | 外部 | 双相（+/-） | 台式 |
