PVX-4130 脉冲发生器可产生高达 6,000V 的快速高压波形。PVX-4130 针对高阻抗电容性负载进行了优化，非常适合驱动提取栅极和偏转板，用于飞行时间质谱仪和加速器中粒子束的静电调制。其坚固耐用且功能多样的设计也使其非常适合脉冲或门控功率管栅极、普克尔斯盒和 Q 开关、声学换能器、微通道板、光电倍增管和像增强器。PVX-4130 脉冲保真度将优化其所应用系统的性能。
PVX-4130 可产生 6,000 V 的输出电压脉冲，上升和下降时间小于 60 纳秒，并能将非常平坦的直流电压脉冲输入到容性负载中。它可产生从地到 +6000V 或从地到 -6000V 的单端输出脉冲，还可以通过使用 VLow 和 VHigh 电源输入，产生源自地直流电压偏移的脉冲。该偏移范围为 -6000V 至 +6000V，最大电源压差≤6000V。
PVX-4130 需要一个 TTL 门信号、一个高压直流电源和可选的直流偏置电源输入。输出脉冲宽度和频率由门信号控制。脉冲输出电压由输入直流电源的幅度控制。
当输入门为高电平时，Vhigh 电源连接到输出端。当输入门为低电平时，Vlow 电源连接到输出端。因此，PVX-4130 可用于生成负向脉冲，方法是对输入门进行逻辑反转，使输入门保持高电平，直到单元产生脉冲。当输入门变为低电平时，Vlow 输入电源连接到输出端，从而生成负向脉冲。
PVX-4130 的前面板 LED 指示灯用于监测脉冲发生器的状态。前面板电压和电流监视器提供了一种直观的实时查看输出电压和电流波形的方法，无需使用外部高压示波器探头。
脉冲发生器采用直接耦合、风冷固态半桥(图腾柱)设计，提供同样快速的脉冲上升和下降时间、低功耗，并且几乎没有过冲、欠冲或振铃。它具有过流检测和关断电路，可保护脉冲发生器免受负载或互连电缆中的电弧和短路造成的潜在损坏。所有控制和保护逻辑电路、支持电源、储能和输出网络均集成在 PVX-4130 中。它可以直接连接到负载，无需串联或并联电阻器、脉冲发生器和负载之间的阻抗匹配网络或额外的储能(电容器组)。所有这些都由 PVX4130 内部完成。
主要特征
0 至 ±6000V 脉冲输出
上升和下降时间<60ns
直流脉冲宽度<150ns
脉冲重复频率 >10KHz
针对偏转板、栅极和其他容性负载进行优化
提供电弧、短路和负载瞬变保护
电压和电流监控输出

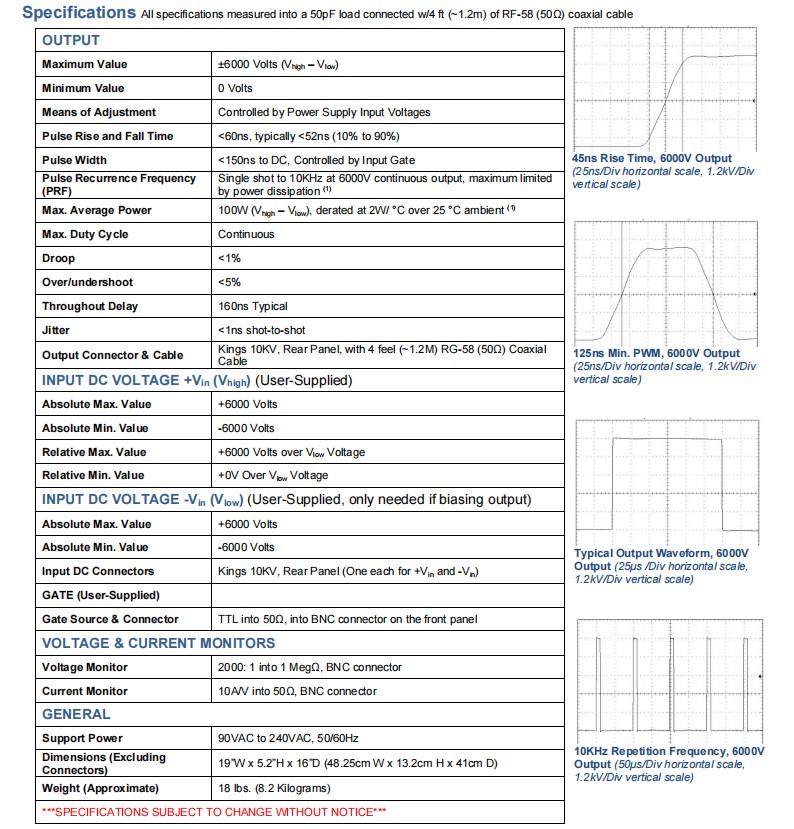

技术规格
想了解更多型号请记得联系我们~
| 型号 | 描述 | 最大电压V | 脉冲上升 与下降时间 | 脉冲信号触发 | 正负脉冲 | 工作模式 |
| PVX-2506 | PVX-2506采用了采用DEI系列快功率MOSFET的双向MOSFET输出级。 | 50V | 200ns | 外部 | 正（+） | 台式 |
| PVM-1001 | PVM-1001可在不到10纳秒（上升时间）内实现0至-950伏。这种可调脉冲电压源能够提供从55ns到10,000ns的脉冲宽度，标准频率范围最高可达1 MHz。 | 950V | 9ns | 外部 | 负（-） | 模块 |
| PVM-4210 | PVM-4210脉冲发生器模块提供两个脉冲输出通道，由统一控制逻辑控制。 | 950V | 25ns | 外部 | 双相（+/-） | 模块 |
| PVX-4151 | PVX-4151， 1.5kV 高压脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降时间和低功耗。 | 1500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4000-2kV | PVX-4000-2kV 是一款风冷高压双极脉冲发生器。优化于驱动高阻抗电容负载，电压高达±2000伏。 | 2000V | 50ns | 外部，内部 | 双相（+/-） | 台式 |
| PVX-4000-2kV-EX | PVX-4000-2kV 是一款风冷高压脉冲发生器。优化驱动高阻抗电容负载，最高可达±2000伏。 | 2000V | 50ns | 外部，内部 | 双相（+/-） | 台式 |
| PVX-4141 | PVX-4141， 3.5kV脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具有同样快速的脉冲升降时间和低功耗。 | 3500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4140 （停产，替代型号PVX-4141） | 3.5 kV双极脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降速度，低功耗，几乎无过冲、欠冲或振铃。 | 3500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4130 | PVX-4130， 6kV 脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降速度和低功耗。 | 6000V | 60ns | 外部 | 双相（+/-） | 台式 |
| PVX-4110 | PVX-4110， 10kV 脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降时间和低功耗。 | 100000V | 60ns | 外部 | 双相（+/-） | 台式 |
