PVM-4210 是一款紧凑型 OEM 型脉冲发生器模块，可同时提供高达 ±950V(1,900V 差分)的两个差分电压脉冲，脉冲上升和下降时间小于 25 纳秒，脉冲宽度可在 <50 纳秒至直流范围内连续调节。该脉冲发生器采用 +24VDC 至 +28VDC 供电，并集成直流高压电源。
PVM-4210 针对飞行时间质谱仪和加速器中粒子束静电调制偏转板的差分驱动进行了优化。它还可以驱动任何高阻抗、容性负载，例如普克尔斯盒和 Q 开关、电极、微通道板、声学换能器、像增强器和光电倍增管。 PVM-4210 脉冲保真度将优化其所用系统的性能。
该模块提供两个脉冲输出通道，由通用控制逻辑控制。当控制逻辑接收到门控信号时，两个通道同时发出脉冲。一个通道从地向正高压输出脉冲，另一个通道从地向负高压输出脉冲。因此，每个输出都可以连接到普克尔斯盒或Q开关，或一对偏转板，在电池或偏转板上提供1,900V的差分脉冲。这些输出也可以反转，从高压电位到地产生脉冲。输出脉冲的宽度和频率与TTL输入门的宽度和频率一致。每个通道的输出脉冲电压幅度均可使用脉冲模块末端面板上方便操作的螺丝刀可调电位器在0至950V范围内独立调节。
PVM-4210需要+24VDC至+28VDC供电和TTL门信号。为了确保安全性和控制灵活性，使用TTL电平信号来启用和禁用直流电源。
每个通道均采用半桥(图腾柱)设计，提供同样快速的脉冲上升和下降时间，低功耗，并且几乎没有过冲、欠冲或振铃。该装置具有过流检测和关断电路，可保护脉冲发生器免受负载或互连电缆中的电弧和短路造成的损坏。
与一些竞争固态开关不同，PVM-4210 是一个完整的脉冲发生器解决方案，配备高压电源、储能系统和输出网络，可立即投入使用。它可以直接连接到负载，无需串联或分流电阻、脉冲发生器和负载之间的阻抗匹配网络或额外的储能系统(电容器组)。 PVM-4210 解决了所有这些问题。脉冲发生器采用铝制外壳，底座上带有螺纹安装孔，简化了 OEM 应用中的安装和组装。
PVM-4210 采用直耦合全固态设计，以空气作为主要绝缘介质。其保守的设计裕度可延长组件寿命。此外，PVM-4210 无需灌封化合物或封装材料，即使在组件需要更换时也能轻松维护。一些竞争产品采用灌封工艺，如果发生故障则必须更换。但 PVM-4210 的优势远不止紧凑和耐用。其设计本身就具有脉冲保真度，几乎没有振铃、过冲或欠冲，并且能够有效防止电弧、短路和负载瞬变，是一款可靠且经济的模块。
主要特征
同时输出 0 至 +950 V 和 0 至 -950 V 正负脉冲
1,900V 差分输出
上升和下降时间 <25 ns
直流脉冲宽度 <50 ns
脉冲重复频率 >20 KHz
内置高压电源
优化驱动偏转板、普克尔斯盒、Q 开关和其他容性负载
经济型模块化固态设计

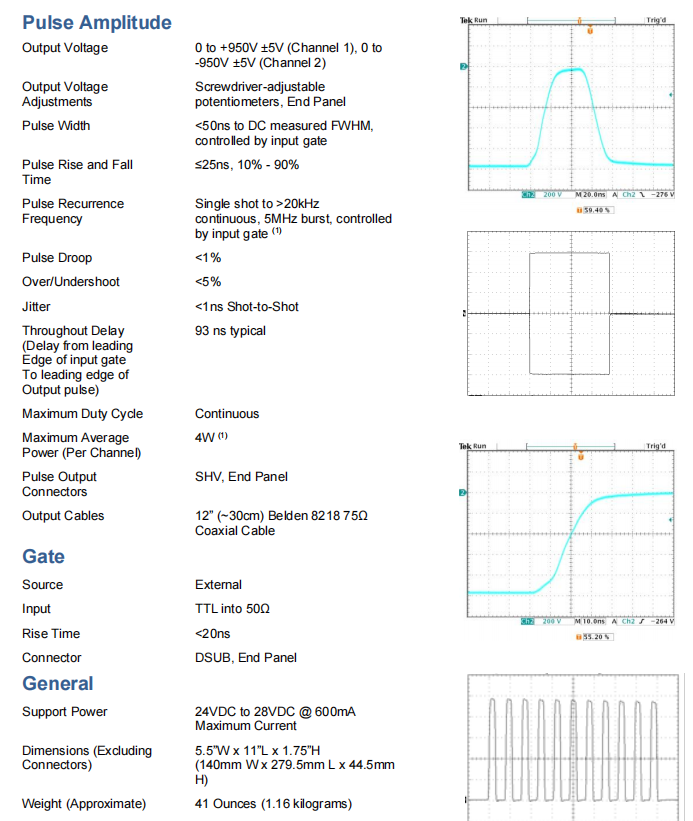

规格参数
想了解更多型号请记得联系我们~
| 型号 | 描述 | 最大电压V | 脉冲上升 与下降时间 | 脉冲信号触发 | 正负脉冲 | 工作模式 |
| PVX-2506 | PVX-2506采用了采用DEI系列快功率MOSFET的双向MOSFET输出级。 | 50V | 200ns | 外部 | 正（+） | 台式 |
| PVM-1001 | PVM-1001可在不到10纳秒（上升时间）内实现0至-950伏。这种可调脉冲电压源能够提供从55ns到10,000ns的脉冲宽度，标准频率范围最高可达1 MHz。 | 950V | 9ns | 外部 | 负（-） | 模块 |
| PVM-4210 | PVM-4210脉冲发生器模块提供两个脉冲输出通道，由统一控制逻辑控制。 | 950V | 25ns | 外部 | 双相（+/-） | 模块 |
| PVX-4151 | PVX-4151， 1.5kV 高压脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降时间和低功耗。 | 1500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4000-2kV | PVX-4000-2kV 是一款风冷高压双极脉冲发生器。优化于驱动高阻抗电容负载，电压高达±2000伏。 | 2000V | 50ns | 外部，内部 | 双相（+/-） | 台式 |
| PVX-4000-2kV-EX | PVX-4000-2kV 是一款风冷高压脉冲发生器。优化驱动高阻抗电容负载，最高可达±2000伏。 | 2000V | 50ns | 外部，内部 | 双相（+/-） | 台式 |
| PVX-4141 | PVX-4141， 3.5kV脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具有同样快速的脉冲升降时间和低功耗。 | 3500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4140 （停产，替代型号PVX-4141） | 3.5 kV双极脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降速度，低功耗，几乎无过冲、欠冲或振铃。 | 3500V | 25ns | 外部 | 双相（+/-） | 台式 |
| PVX-4130 | PVX-4130， 6kV 脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降速度和低功耗。 | 6000V | 60ns | 外部 | 双相（+/-） | 台式 |
| PVX-4110 | PVX-4110， 10kV 脉冲发生器是一种直联、风冷、固态半桥（图腾柱）设计，具备同样快速的脉冲升降时间和低功耗。 | 100000V | 60ns | 外部 | 双相（+/-） | 台式 |
